LoRa APRS − Wiki
Tracker LoRa APRS: Kompletny Przewodnik
Tracker LoRa APRS to niewielkie urządzenie, które automatycznie raportuje swoją pozycję geograficzną za pomocą fal radiowych w technologii LoRa. To serce mobilnej aktywności w sieci APRS, pozwalające śledzić pojazdy, pieszych turystów czy rowerzystów na mapie w czasie rzeczywistym. W tym przewodniku dowiesz się wszystkiego, co potrzebne, by zacząć.
Anatomia Trackera LoRa APRS
Każdy tracker, niezależnie od zastosowania, składa się z kilku kluczowych elementów, które współpracują ze sobą, aby Twoja pozycja była widoczna dla innych.
Moduł główny
Mózg operacji, najczęściej płytka typu Lilygo T-Beam lub Heltec, integrująca mikrokontroler (głównie ESP32), układ radiowy LoRa oraz moduł GPS i sekcję zarządzania energią.

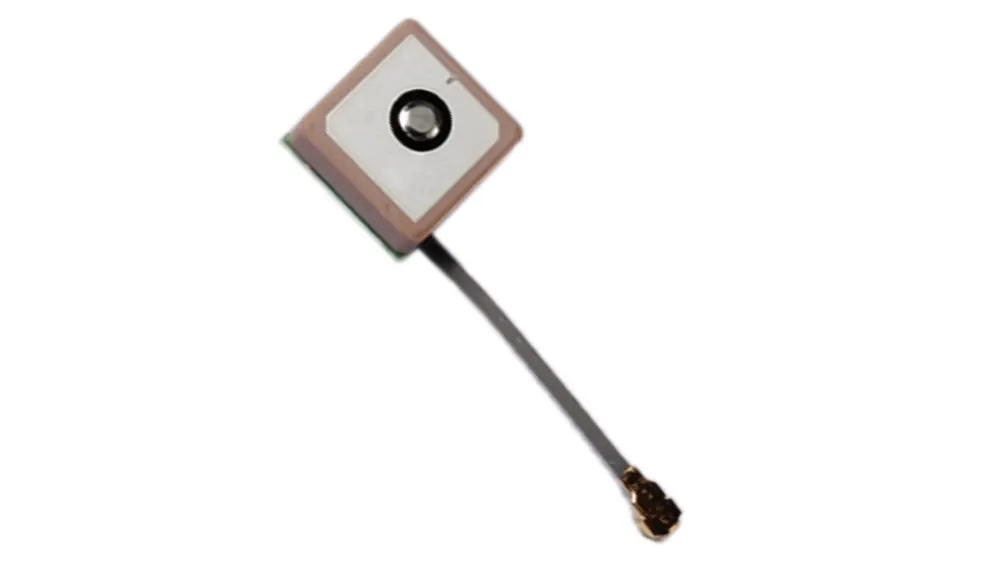

Odbiornik GPS
Niezbędny do określenia dokładnej pozycji geograficznej. Wbudowana lub zewnętrzna antena GPS musi mieć dobrą "widoczność" nieba i dobrze, aby była duża (np. 18mm, 25mm)

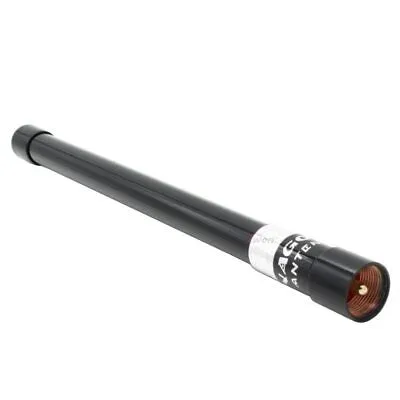

Antena LoRa
Krytyczny element decydujący o zasięgu. Od małych antenek helikalnych po profesjonalne anteny mobilne na dachu pojazdu. To kluczowy element całego zestawu.
Źródło Zasilania

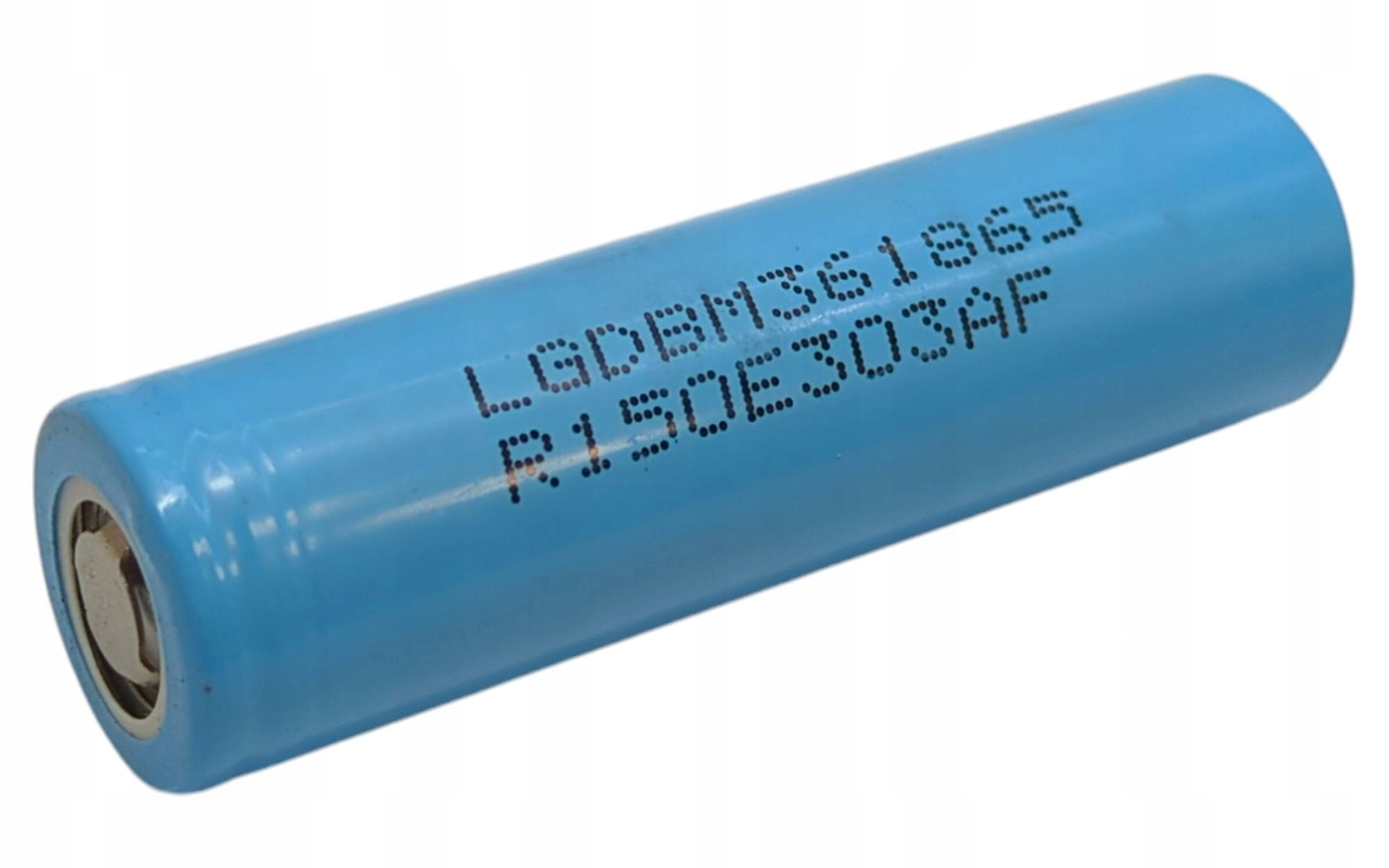

Może to być ogniwo Li-ion (np. 18650), power bank, lub zasilanie z instalacji pojazdu (12V) przez odpowiednią przetwornicę na 5V.
Oprogramowanie i Kluczowe Ustawienia
Samo urządzenie to nie wszystko. Aby tracker poprawnie działał w sieci APRS, musi mieć wgrane odpowiednie oprogramowanie i być precyzyjnie skonfigurowany.
Krok 1: Wgranie oprogramowania
Podstawą jest firmware, który zarządza pracą urządzenia. Rekomendowanym i sprawdzonym wyborem jest oprogramowanie rozwijane przez SQ2CPA. Zapewnia ono stabilność, bogactwo funkcji i regularne aktualizacje.
Sprawdź oprogramowanie SQ2CPAKrok 2: Podstawowa konfiguracja
Po wgraniu oprogramowania, musisz ustawić kilka parametrów, aby zidentyfikować swój tracker w sieci. To absolutna podstawa, bez której Twoje ramki nie będą poprawnie interpretowane.
Twój znak krótkofalarski wraz z SSID
Cyfra dodawana po znaku, która określa typ stacji. Np. `-9` dla auta, `-7` dla stacji pieszej.
Dowiedz się więcej o SSID →Symbol na mapie
Ikona, która będzie reprezentować Cię na mapach APRS. Polecamy wybrać symbol odpowiadający Twojej aktywności (auto, rowerzysta, biegacz).
Sprawdź dostępne symbole →Ścieżka (path)
Instrukcja dla sieci, jak retransmitować Twoje pakiety. Prawidłowe ustawienie jest kluczowe dla zdrowia sieci LoRa APRS.
Poznaj zasady ścieżek →Zabezpiecz Swój Sprzęt! 🛡️

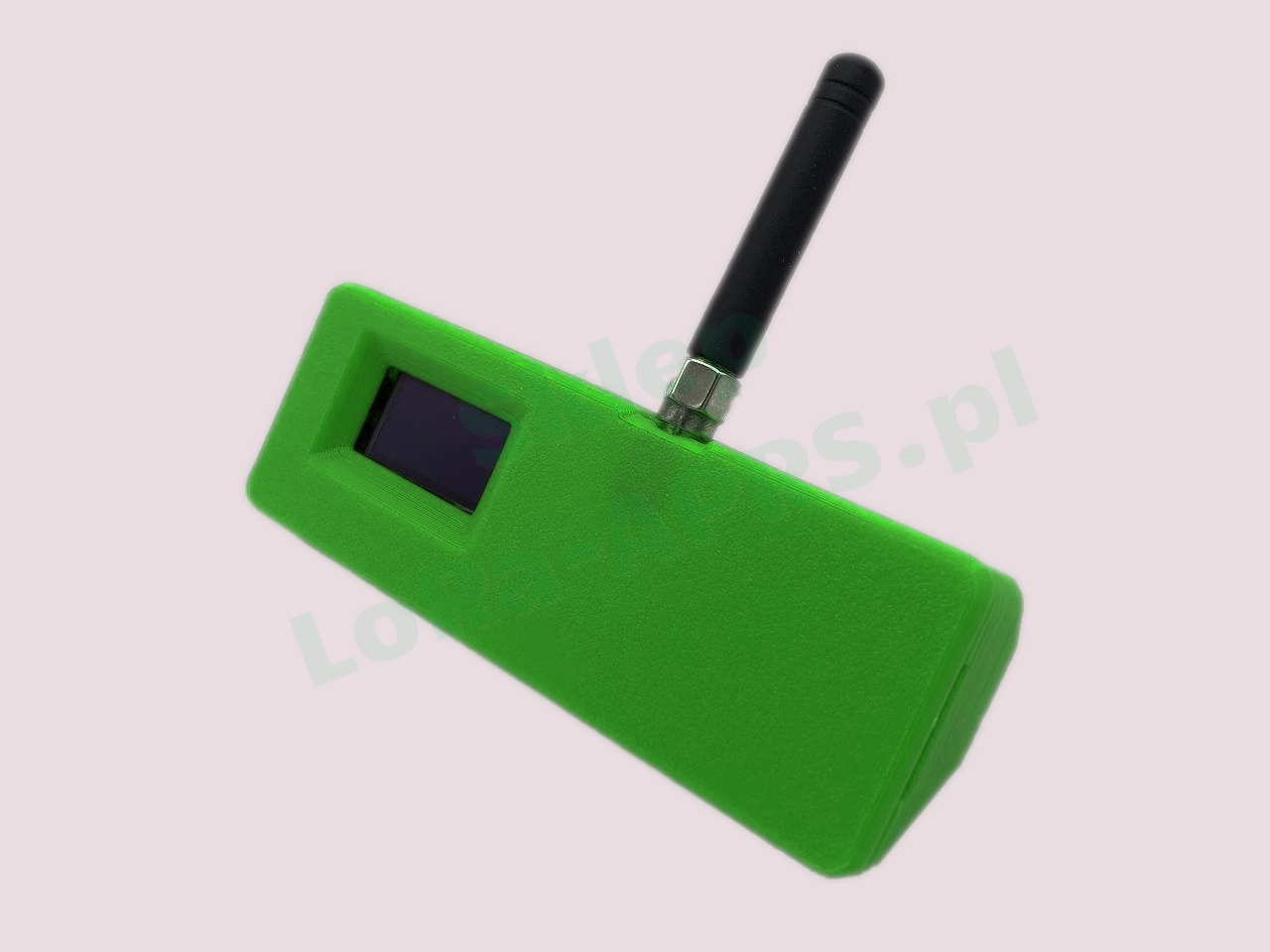

Profesjonalny montaż wymaga odpowiedniej ochrony. W moim sklepie znajdziesz dedykowane obudowy do popularnych trackerów LoRa APRS. Zapewnij swojemu urządzeniu ochronę przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
Odwiedź sklep.lora-aprs.pl
Rodzaje Trackerów i ich Zastosowania
Konfiguracja sprzętowa trackera zależy głównie od tego, jak zamierzasz go używać. Poniżej trzy najpopularniejsze scenariusze.
Tracker w Samochodzie
Najbardziej wymagająca, ale dająca najlepsze efekty instalacja. Kluczowe jest wyprowadzenie anteny na dach pojazdu i zapewnienie stabilnego zasilania z instalacji 12V. To gwarantuje najlepsze zasięgi i bezobsługową pracę.
- SSID: -9
- Symbol: Samochód, Van, itp.
- Zasilanie: Przetwornica 12V/5V podłączona "po stacyjce".
Tracker Przenośny (do kieszeni)
Idealny na piesze wędrówki. Urządzenie zasilane z wbudowanego akumulatora 18650, schowane w plecaku. Używa się tu małej anteny (typu od ręczniaka). Najważniejszym parametrem jest czas pracy na baterii.
- SSID: -7
- Symbol: Turysta pieszy, Biegacz.
- Zasilanie: Naładowane ogniwo Li-Ion 18650.
Tracker na Rower
Kompromis między mobilnością a zasięgiem. Tracker umieszczony w wodoszczelnej obudowie, przymocowany do ramy lub w plecaku. Można zastosować nieco lepszą antenę niż standardowa. Zasilanie z power banku lub ogniwa 18650.
- SSID: -7
- Symbol: Rowerzysta.
- Zasilanie: Power bank lub ogniwo Li-Ion 18650.
Wypróbuj oprogramowanie SQ2CPA
Jeśli posiadasz już wymagane urządzenia to najprostszym sposobem na wgranie oprogramowania SQ2CPA jest użycie dedykowanego Flashera WWW. Kliknij poniżej, aby przejść bezpośrednio do strony flashera i rozpocząć instalację.
